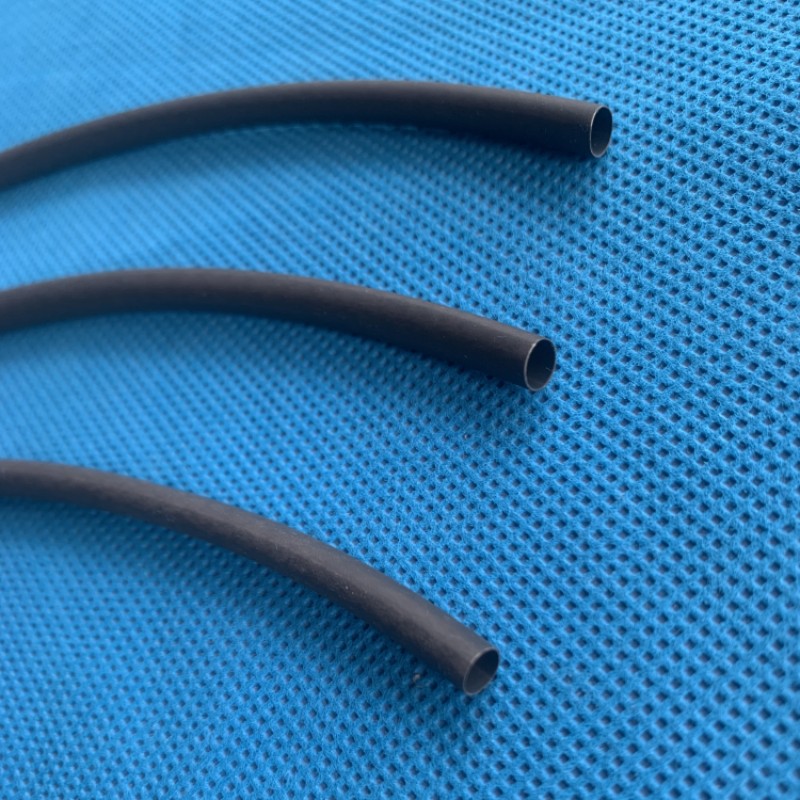

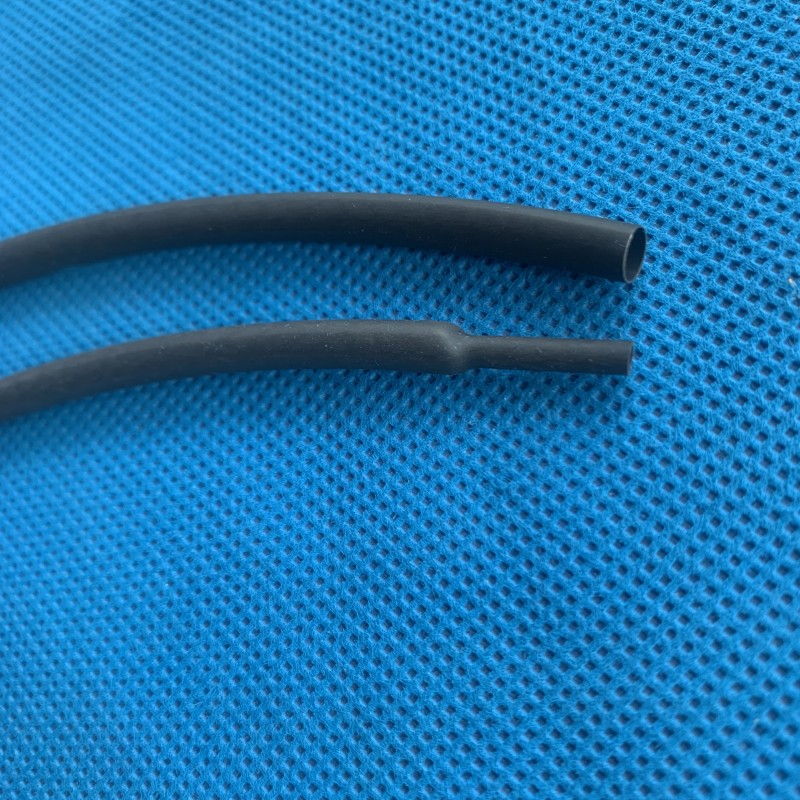

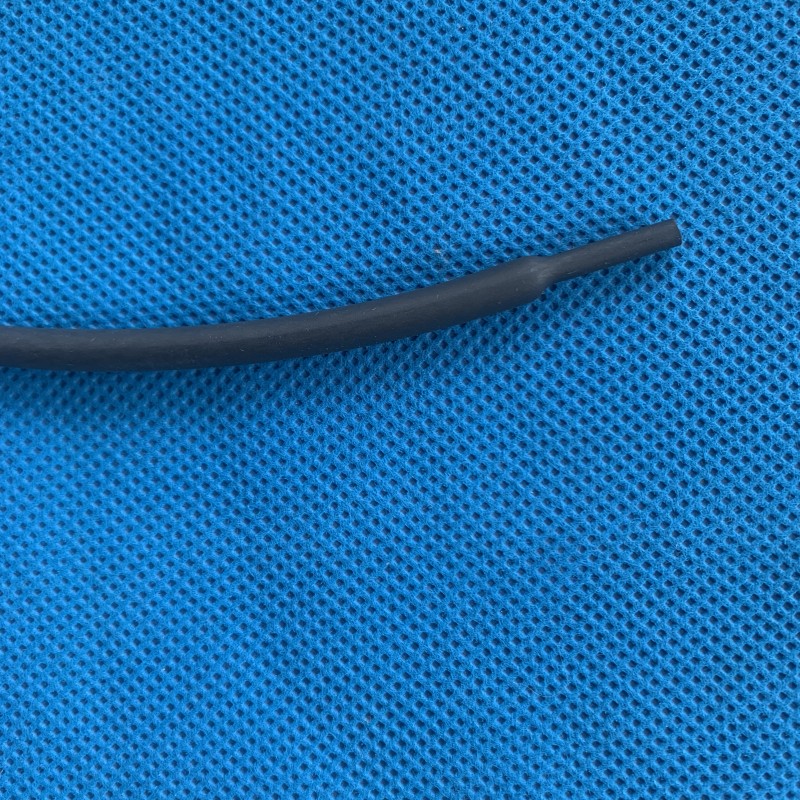

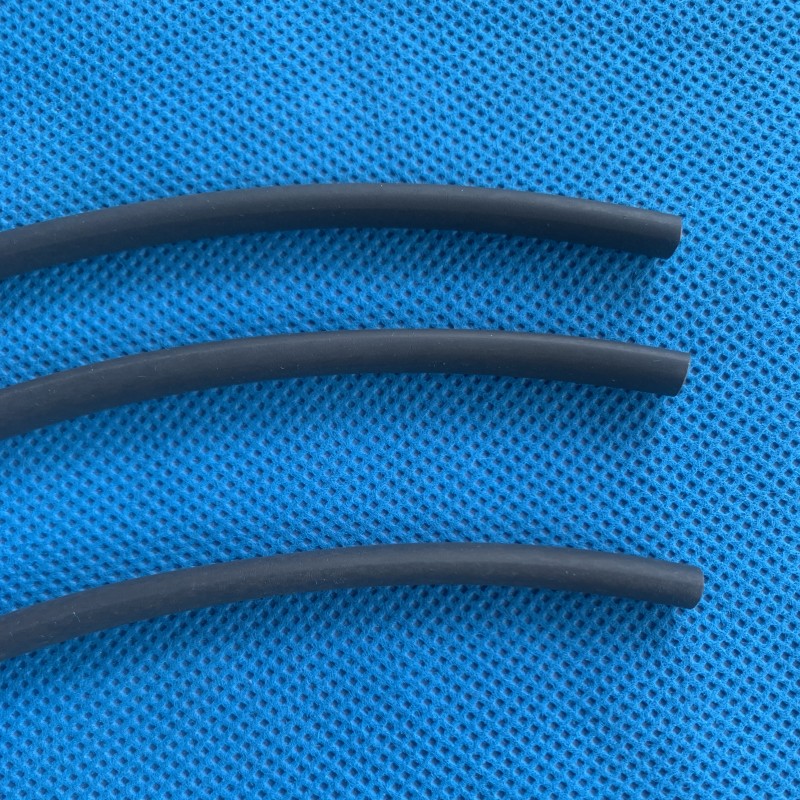

TB135-F 军标柔软高阻燃型热缩管
产品简介
产品符合SAE-AMS-DTL-23053/5 CLASS 1&3军标需求，材料具有柔软、强度高、耐腐蚀及弹性良好等特点，适合军事或商业领域，用于电线的捆扎防尘，终端与元件的标识，线盒可分离终端及接合器的电绝缘防护等领域。
性能特点
柔软、高阻燃、强度高、弹性好、耐 —般溶剂的腐蚀
关键指标
收缩比率： 2 ：1
收缩温度： 90C~130C
工作温度： -55C~135C
耐压等级： 600V
安全认证： 125CVW-1 600V
阻燃等级： UL224 VW- 1 EN45545-2 TB3138 DIN5510-2
采用标准：符合GJB 7270-2011 GJB 7279-2011
QCR 642-2018 TB3139-2021
标准颜色：黑色
非标准颜色 ：按要求定制
技术指标
测试项目 | 测试方法 | 性能指标 |
拉伸强度 | ASTM D 2671 | >14MPa |
断裂伸长率 | ASTM D 2671 | >600% |
热老化后断裂伸长率 (175℃/ 168 hrs.) | ASTM D 2671 | >350% |
阻燃性 | UL 224 VW- 1 SAE-AMS-DTL-23053/5 | 通过 |
热冲击 (250℃/ 4 hrs.) | ASTM D 2671 | 无裂纹 |
低温脆性 (-55℃/ 4 hrs.) | ASTM D 2671 | 无裂纹 |
击穿强度 | ASTM D 150 | >20kV/mm |
体积电阻率 | ASTM D 876 | > 10 14Ω .cm |
铜腐蚀 | UL 224 | 通过 |
吸水率 | ASTM D 570 | <0. 15% |
抗化学试剂 | SAE-AMS-DTL-23053/5 | 通过 |
纵向收缩率 | UL 224 | ±5% |
偏心率 | UL 224 | <30% |
产品规格 (英制)
标称尺寸 (inch) | 供应尺寸(mm) | 回缩后尺寸(mm) | 标准长度 (米/盘) | |
内径(mm) | 内径(最大值) | 壁厚(最小值) | ||
3/64 | 1.2 | 0.6 | 0.4 | 200 |
1/6 | 1.6 | 0.8 | 0.4 | 200 |
3/32 | 2.4 | 1.2 | 0.48 | 200 |
1/8 | 3.2 | 1.6 | 0.48 | 200 |
3/16 | 4.8 | 2.4 | 0.48 | 100 |
1/4 | 6.8 | 3.2 | 0.56 | 100 |
5/16 | 8.0 | 4.0 | 0.62 | 100 |
3/8 | 9.5 | 4.8 | 0.62 | 100 |
1/2 | 12.7 | 6.4 | 0.62 | 50 |
5/8 | 15.9 | 8.0 | 0.68 | 50 |
3/4 | 19.1 | 9.50 | 0.68 | 50 |
1 | 25.4 | 12.70 | 0.87 | 50 |
11/4 | 31.8 | 15.9 | 1.0 | 50 |
11/2 | 38.1 | 19.1 | 1.0 | 50 |
2 | 50.8 | 25.4 | 1.1 | 50 |
3 | 76.2 | 38.1 | 1.2 | 30 |
4 | 102.0 | 50.8 | 1.35 | 30 |
5 | 125.0 | 63.5 | 1.4 | 15 |
6 | 151.0 | 75 | 1.4 | 15 |
